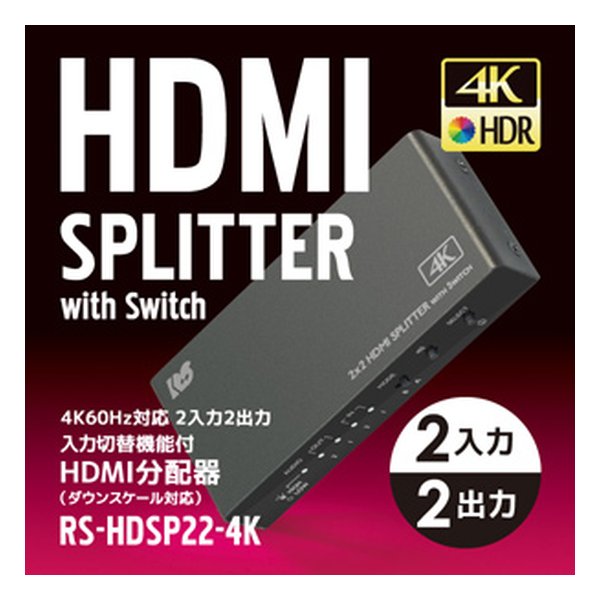

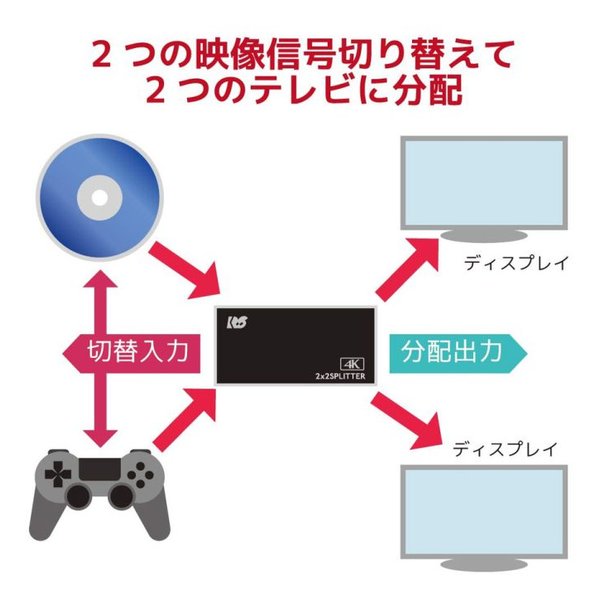

●2つの映像信号切り替えて2つのテレビに分配
本製品は、ビデオレコーダーやパソコン、ゲーム機器など2台の映像機器と接続し、
2台のテレビ・ディスプレイに映像を切り替えて2分配することのできる。切替機能付のHDMI分配器です。
切り替えられたコンテンツを2台のテレビやプロジェクターに同時出力できます。

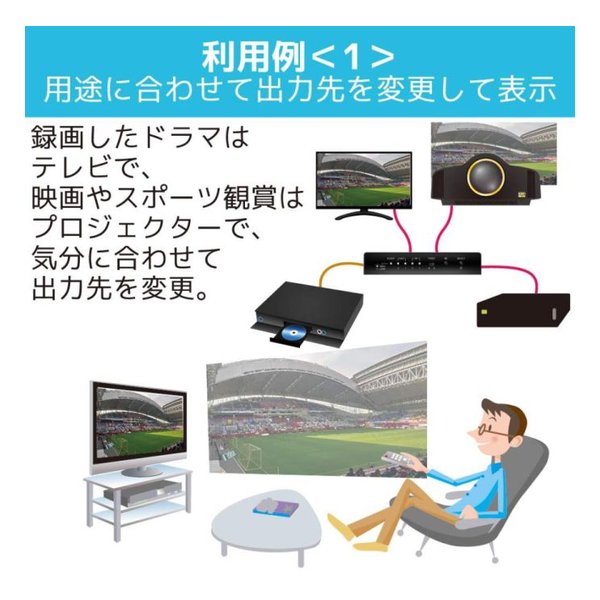

・分配 利用例＜1＞ 用途に合わせて出力先を変更して表示
録画したドラマはテレビで、映画やスポーツ観賞はプロジェクターで、気分に合わせて出力先を変更する。

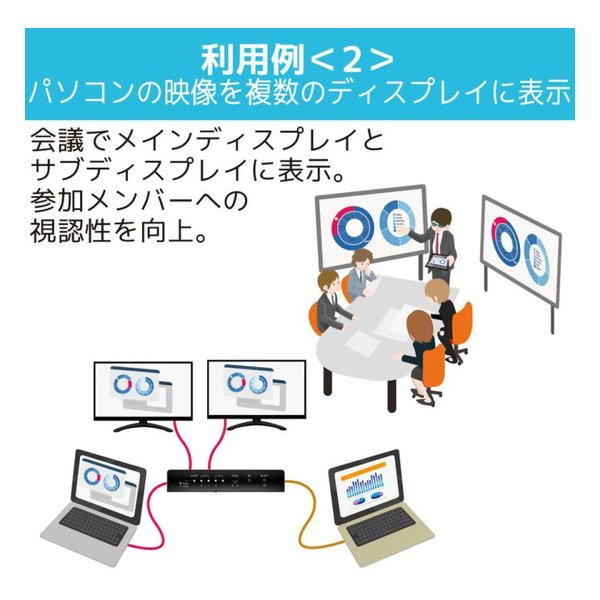

・分配 利用例＜2＞パソコンの映像を複数のディスプレイに表示
会議でメインディスプレイとサブディスプレイに表示し参加メンバーへの視認性を向上させる。
※分配器からは同じ映像が出力されます。別々の映像は出力できません。
※HDMI分配器同士を接続するカスケード接続には対応していません。

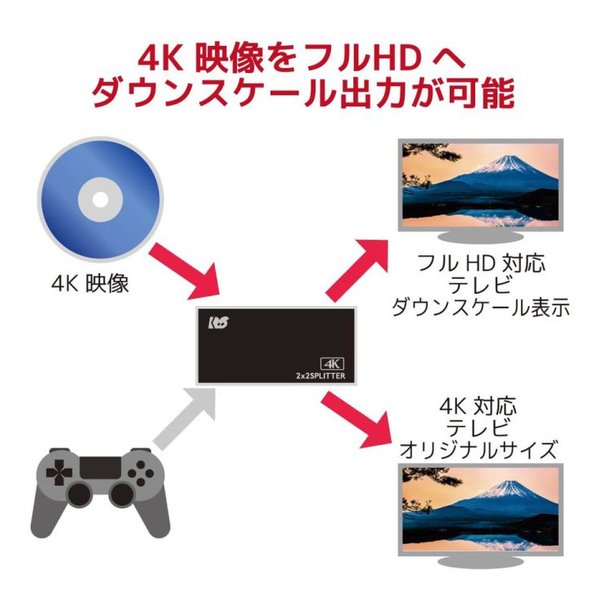

●4K映像をフルHDへダウンスケール出力が可能
4K映像入力時に、接続された2つのテレビ・ディスプレイの解像度が異なる場合でも、
それぞれの解像度に合わせて表示することのできる”ダウンスケール機能”が搭載されています。
4Kディスプレイにはオリジナルの4K解像度で出力され、フルHDのディスプレイには、
ダウンスケールでフルHD解像度にスケーリングし出力されます。
これまでの分配器とは異なり、ディスプレイの解像度を合わせる必要がなくなり、
お持ちの機材をフル活用することができます。
●HDCP2.2に対応、HDR10の映像ソースも分配
●ドルビーTrueHD、DTS-HDマスターオーディオに対応
●Dolby Atmos、DTS:Xに対応
本製品は、ビデオレコーダーやパソコン、ゲーム機器など2台の映像機器と接続し、
2台のテレビ・ディスプレイに映像を切り替えて2分配することのできる。切替機能付のHDMI分配器です。
切り替えられたコンテンツを2台のテレビやプロジェクターに同時出力できます。
・分配 利用例＜1＞ 用途に合わせて出力先を変更して表示
録画したドラマはテレビで、映画やスポーツ観賞はプロジェクターで、気分に合わせて出力先を変更する。
・分配 利用例＜2＞パソコンの映像を複数のディスプレイに表示
会議でメインディスプレイとサブディスプレイに表示し参加メンバーへの視認性を向上させる。
※分配器からは同じ映像が出力されます。別々の映像は出力できません。
※HDMI分配器同士を接続するカスケード接続には対応していません。
●4K映像をフルHDへダウンスケール出力が可能
4K映像入力時に、接続された2つのテレビ・ディスプレイの解像度が異なる場合でも、
それぞれの解像度に合わせて表示することのできる”ダウンスケール機能”が搭載されています。
4Kディスプレイにはオリジナルの4K解像度で出力され、フルHDのディスプレイには、
ダウンスケールでフルHD解像度にスケーリングし出力されます。
これまでの分配器とは異なり、ディスプレイの解像度を合わせる必要がなくなり、
お持ちの機材をフル活用することができます。
●HDCP2.2に対応、HDR10の映像ソースも分配
●ドルビーTrueHD、DTS-HDマスターオーディオに対応
●Dolby Atmos、DTS:Xに対応

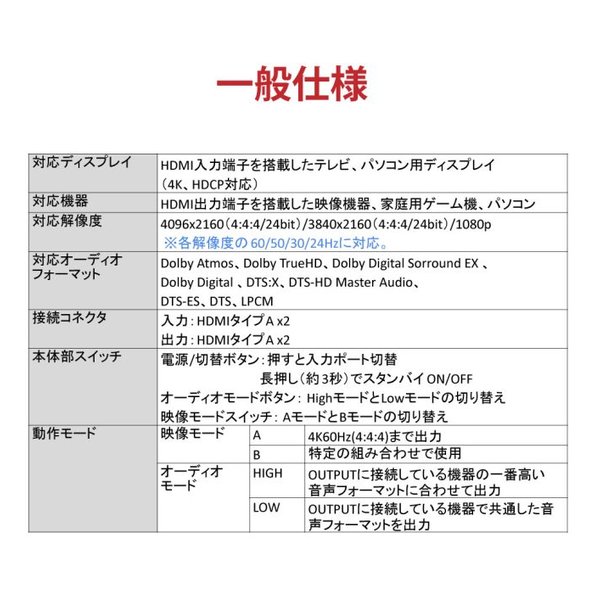

■対応ディスプレイ ：HDMI入力端子を装備したテレビ・パソコン用ディスプレイ（4K、HDCP対応）
■対応機器 ：HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン
■対応解像度 ：4096×2160（4:4:4/24bit）/3840×2160（4:4:4/24bit）/1080p
※各解像度の60/50/30/24Hzに対応。
■対応オーディオフォーマット：Dolby Atmos、Dolby TrueHD、Dolby Digital Sorround EX、Dolby Digital、
DTS:X、DTS-HD Master Audio、DTS-ES、DTS、LPCM
■接続コネクタ ：HDMI:タイプA x2
HDMI:タイプA x2

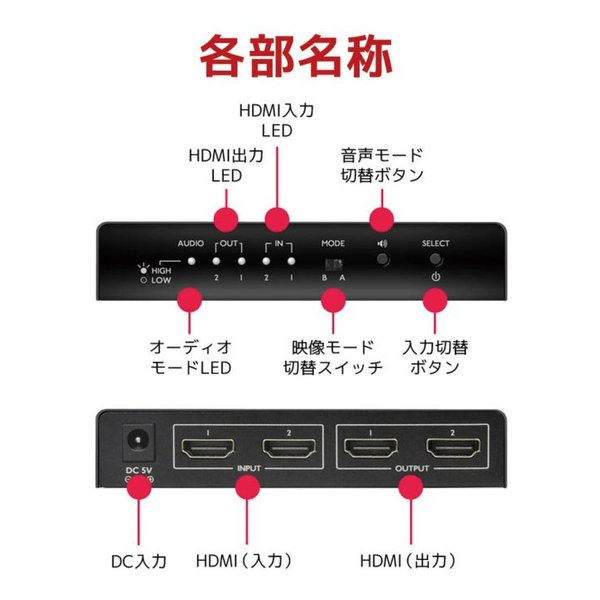

■本体部スイッチ ：電源/切替ボタン：押すと入力ポート切替、長押し（約3秒）でスタンバイON/OFF
オーディオモードボタン：HighモードとLowモードの切り替え
映像モードスイッチ：AモードとBモードの切り替え
■動作モード ：【映像モード】
A：4K60Hz(4:4:4)まで出力
B：特定の組み合わせで使用
【オーディオモード】
HIGH：OUTPUTに接続している機器の一番高い音声フォーマットに合わせて出力
LOW：OUTPUTに接続している機器で共通した音声フォーマットを出力

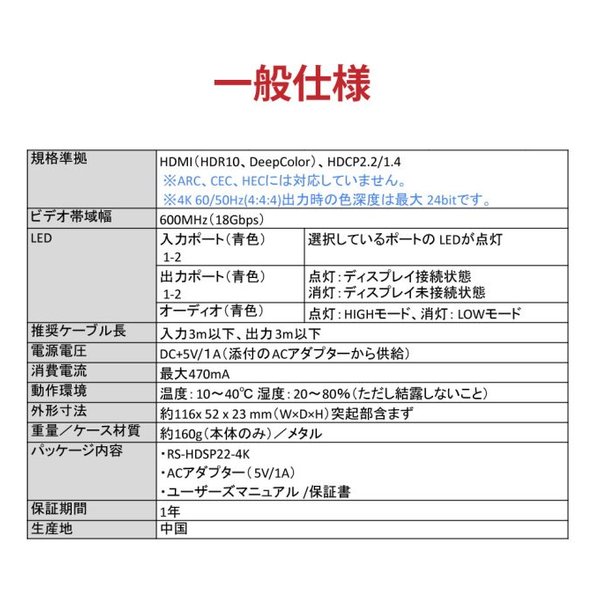

■規格準拠 ：HDMI（HDR10、DeepColor）、HDCP2.2/1.4
※ARC、CEC、HECには対応していません。
※4K 60/50Hz(4:4:4)出力時の色深度は最大24bitです。
■ビデオアンプ帯域 ：18Gbps
■ピクセルクロック ：600MHz
■LED 入力ポート1-2（青）:選択しているポートのLEDが点灯
出力ポート1-2（青）:点灯⇒ディスプレイ接続状態、消灯⇒ディスプレイ未接続状態
オーディオ（青）:点灯⇒HIGHモード、消灯：LOWモード
■推奨ケーブル長：入力：3m以下、出力：3m以下
■電源電圧 ：DC +5V 1A（添付のACアダプターから供給）
■消費電流 ：最大 470mA
■動作環境 ：温度：10〜40℃、湿度：20〜80%（ただし結露しないこと）
■外形寸法 ：約116x 52 x 23 mm（W×D×H）突起部含まず
■重量 ：約160g（本体のみ）
■材質 ：メタル
■パッケージ内容 ：RS-HDSP22-4K本体
ACアダプター
ユーザーズマニュアル / 保証書
